4G-Cat1 DTU充电桩应用解决方案

背景

在我国大力推广应用新能源汽车的背景下，中国已成为全球新能源车爆发式成长的巨大增量市场，由于大数据、物联网等新科技的推动，充电桩/站不仅是新能源车的基配，更成为“人·车·服务”的重要智能化连接和触点。因此，以智能充电桩/站为抓手，基于大数据和物联网，充电设施建设得到了快速发展，充电桩需求持续增长。为能够满足充电桩行业的联网需求，厦门众物智联提供多维度的充电桩联网解决方案，协助充电桩厂家、充电桩运营商、商业充电服务商实现充电桩运营管理。

2020年4月30日，工信部办公厅发布了《关于深入推进移动物联网全面发展的通知》（以下简称《通知》）。《通知》的总体目标是推动2G/3G物联网业务迁移转网，建立NB-IoT（窄带物联网）、4G（含LTE-Cat1，即速率类别1的4G网络）和5G协同发展的移动物联网综合生态体系，在深化4G网络覆盖、加快5G网络建设的基础上，以NB-IoT满足大部分低速率场景需求，以LTE-Cat1（以下简称Cat1）满足中等速率物联需求和话音需求，以5G技术满足更高速率、低时延联网需求。在蜂窝连接的市场分布中，高速连接占据10%的份额，中速率连接30%，低速率占比60%。因此，Cat.1将承接蜂窝中速率占比达30%的庞大市场。所以Cat.1的需求将越来越多，特别是共享经济、金融支付、公网对讲、能源/工业控制等应用。

系统组成

充电桩主要由桩体、计量模块及电气模块组成，基础结构类似于低压配电柜。充电桩主要分为交流充电桩和直流充电桩。交流充电桩一般功率在数KW左右，适用于慢速充电，一般有RS485或者RS232接口，通过我司Cat1-DTU(DT101)将充电数据上传云端，通过云端应用计算扣费方式。直流充电桩的功率一般在数十KW，提供快速充电服务，主要应用于各种类型充电站，高速公路等快速充电场合。

Cat1-DTU在充电桩数据上传中的应用：

充电桩系统由充电桩、众物智联Cat1-DTU(DT101)、后端网管平台、数据管理中心以及基于互联网的各种APP应用构成。充电桩拥有RS232或者RS485接口，通过串口直接连接Cat1-DTU，通过DTU的数据透传功能，将充电桩的数据，通过4G网络上传到服务器，实现充电桩数据联网。充电桩运营企业可以远程实时监控以及维护。

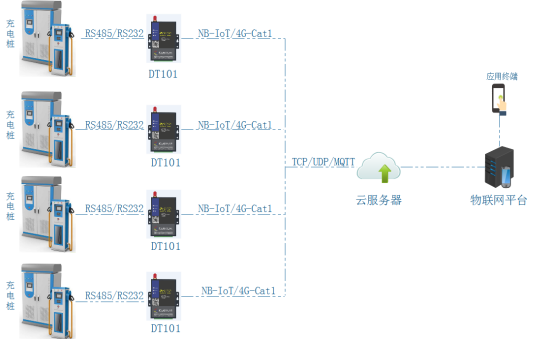

方案框图

方案优势

1、4G Cat.1可以无缝接入现有4G网络当中，无需针对基站进行软硬件的升级，网络覆盖成本很低。

2、时延方面，拥有跟LTE Cat.4相同的毫秒级传输时延，以及支持100KM/H以上的移动速度。

3、丰富的接口类型：支持串口RS232接口、RS485接口、支持模拟量输入、数字量输入输出等，满足客户应用现场不同接口需求。

4、低功耗：低功耗特性是物联网应用一项重要指标，支持定时休眠和唤醒模式，最大限度降低功耗。

5、支持本地或远程配置，方便操作统一管理。

6、支持TCP/UDP协议；支持标准ModBus协议；支持标准MQTT（阿里云）协议；支持多服务器数据备份。
