一、应用背景

猪场环境监控的目标是维持良好的猪场内部环境，室内外的温度、湿度、二氧化碳浓度、氧气浓度、光照强度、大气压力、有害气体浓度等；猪舍环境温湿度对育成猪的生理及生产指标有重要的影响。过去养猪场或养殖场对于环境管理相对疏漏，导致畜牧经常会诱发疾病、感染等问题，且无法得到有效缓解。监控系统可实现数据采集、存储、生成数据报表、数据历史曲线，监控室远程监控等功能。

二、工作原理

现在的养殖场基本上都会采用一些环境监测仪器，如温湿度传感器、二氧化碳浓度检测仪、氨气浓度检测仪、光照强度测试仪等传感器，采用RS232/RS485/IO口对接我司数传终端LoRa，数传终端将采集到的数据传输到云平台，云计算系统做出数据分析，当环境质量变得恶劣时系统会联动风机/加温等设备自动调节环境，从而达到采用养猪场环境监测系统监测和控制养殖场和养猪场环境的作用。

监测传感器采集：温湿度传感器、二氧化碳浓度检测仪、氨气浓度检测仪、光照强度测试仪等传感器。

传输与控制：无线监控，采用LoRa进行远程传输；智能测控装置、智能环境监测装置等通过LoRa上传的数据。采用TDMA组网方式，抗干扰能力增强，提高频率利用率，系统容量增大，不连续传输信号使越区切换简单，并且功耗减小。通过一体化控制器会联动风机/加温等设备自动调节环境，从而达到采用养猪场环境监测系统监测和控制养殖场和养猪场环境的作用。

云计算：对数据进行统计、分析，生成用户所需的各种报表、曲线、图形，技术指标；PC、移动终端，依据访问权限，查询、浏览相关数据；通过PC或移动智能终端，对现场设备进行控制。

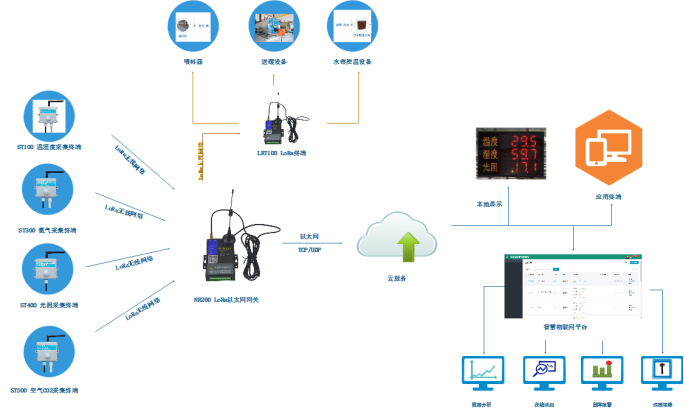

三、网络拓扑图

四、方案优势

l自动联动：猪舍内温湿度过高或过低时都及时启动降温、除湿或加温、加湿度，以保证猪舍内合理的温湿度。北方寒冬更需要对猪舍进行保温处理，适当进行送暖（如太阳能、电热炉、锅炉供暖）等。

l自动报警：氨气浓度的高低将直接影响动物的生长发育及抵抗病毒的能力，氨气传感器采集到的气体超标，系统将做出自动报警。

l数据看板展示：养猪场内二氧化碳含量过高，会使猪慢性缺氧，体质虚弱，易感染各种慢性传染病，数值看板只管察觉猪舍二氧化碳浓度。

l数据自动云计算分析可视化：光照对仔猪成长影响特别大，延长光照时间或提高光照强度，可增强肾上腺皮质的功能，提高免疫力，促进食欲，增强仔猪消化机能，提高仔猪增重速度与成活率。通过照度变送传感器对光照强度与光照时间的控制，调节光照强度与时间进行统计。实时数据、折算数据、累计数据、历史、报警画面、报表等多种显示、统计功能。

l长期稳定数据24小时监测在线，实现无人值守智能管理系统。
